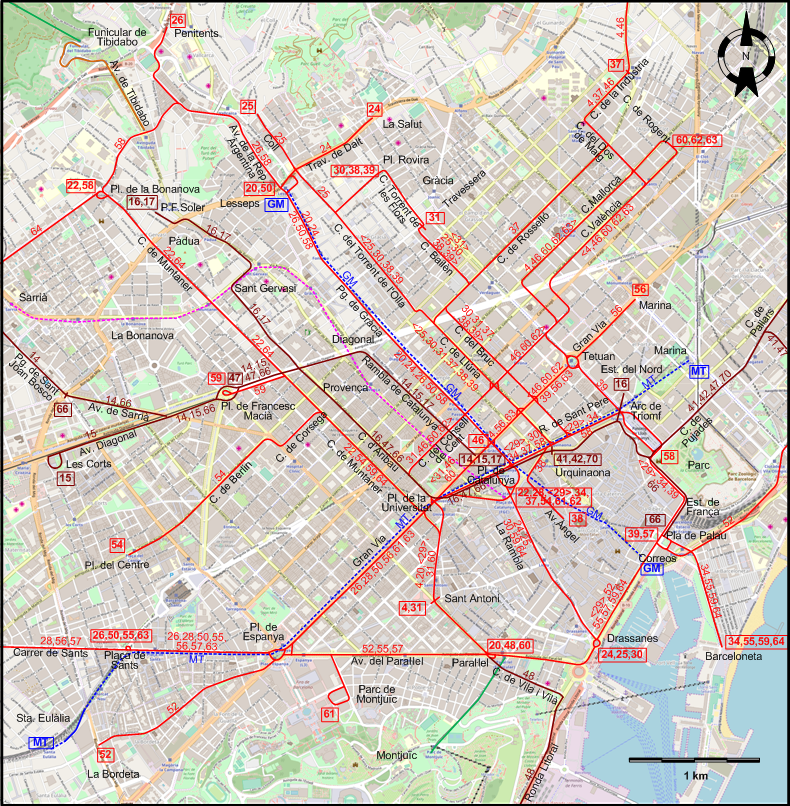

INSET: CENTRAL BARCELONA

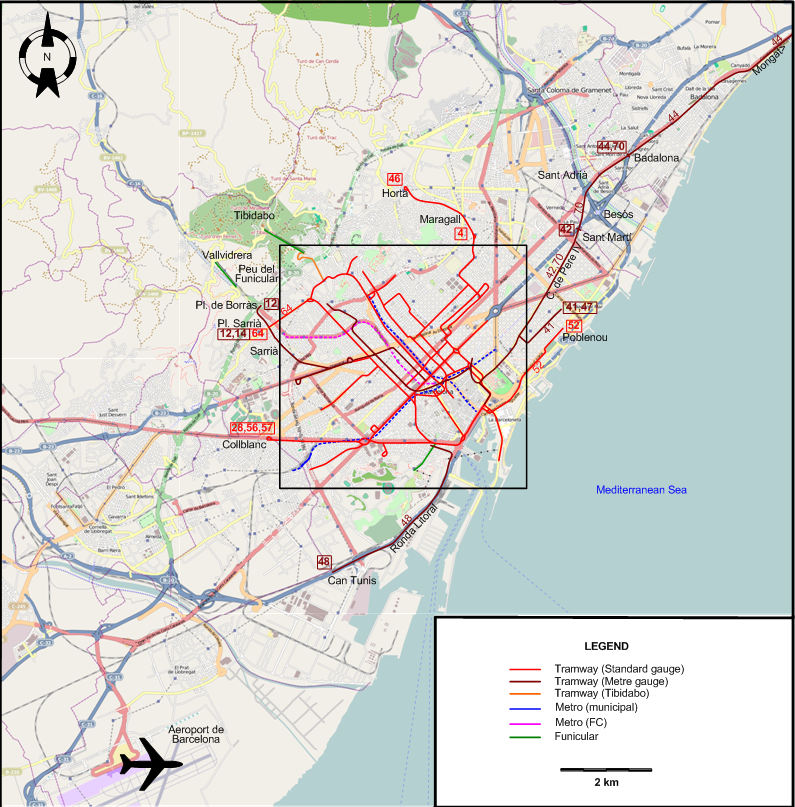

I created the above maps by overlaying OpenStreetMap (OSM) maps with my own data. Copyright on the OSM maps is © OpenStreetMap contributors, licensed under a CC-BY-SA (Creative Commons Attribution-ShareAlike 2.0 licence).
Please note that the OSM maps used as templates for these maps correspond to the situation at the time the maps were downloaded and may show features that did not exist at the time the GS Tram Site is supposed to show. In particular, they may show bridges and highways that were built later.
Note: Names of streets, squares etc. used below and on the maps are as they are today, in Catalan (and not in Spanish, as they were at the time of this map).
DISCONTINUATION DATES OF TRAM TRACKS BETWEEN 1 JAN. 1945 AND 31 DEC. 1954 (affected route numbers in parantheses)
- 1945 Jan. 21: Av. del Paraŀlel - Parc de Montjuïc (61)
- 1945 Oct.1: Pg. de Sant Joan Bosco - Pl. Sarrià (12) [Metre-gauge line]
- 1945 Oct. 14: Rambla de Catalunya - Av. Diagonal (15,16); C. d’Aribau - Sant Gervasi - P.F.Soler (16) [Metre-gauge lines]
- 1948 March 16: C. de Vila i Vilà (48) [in connection with the transformation to standard gauge of line 48]
- 1953 May 18: C. Pelai (20,23,28,50)
- 1953 May 25: C. Fontanella - Av. Àngel (53)
- 1953 Nov. 10: Av. Diagonal (between Av. de Sarrià and C. d’Aribau) (59,66,67)
- 1954 May 17: Sant Andreu - Av. Meridiana (51) [Line put into service on 12 Apr. 1945]
ROUTES
Operator: Tranvías de Barcelona, SA. (predecessor of Transports Metropolitans de Barcelona (TMB))
URBAN TRAM ROUTES (STANDARD GAUGE)
| 4 | Sant Antoni - Pl. de la Universitat - Gran Via - Tetuan – C. Mallorca [back : C. València] – C. del Dos de Maig – C. de la Indústria – Maragall |
| 20 | Paraŀlel – Sant Antoni - Pl. de la Universitat - Pl. de Catalunya – Pg. de Gràcia – Lesseps |
| 22 | Pl. de Catalunya - Pl. de la Universitat - C. de Muntaner - Pl. de la Bonanova |
| 24 | Drassanes - la Rambla - Pl. de Catalunya – Pg. de Gràcia – Lesseps - Travessera de Dalt - La Salut |
| 25 | Drassanes - La Rambla - Pl. de Catalunya – R. de Sant Pere – [C. de Llúria - C. del Torrent de l'Olla] [back: C. Torrent de les Flors - C. Bailèn - C. del Bruc ] - C. del Torrent de l'Olla - Coll |
| 26 | Plaça de Sants - Pl. de Espanya - Gran Via - Pl. de la Universitat - Pl. de Catalunya – Pg. de Gràcia – Lesseps - Av. de la Rep. Argentina - Penitents |
| 28 | Collblanc – Carrer de Sants – Pl. de Sants – Pl. de Espanya - Gran Via - Pl. de la Universitat – Pl. de Catalunya |
| 29 | Pl. de Catalunya – Pl. de la Universitat – Sant Antoni – Paraŀlel – Drassanes – Pla del Palau – Est. de França - Arc de Triomf – R. de Sant Pere - Pl. de Catalunya [circular route, both directions] |
| 30 | Gràcia (Pl. Rovira) – [C. Torrent de les Flors – C. Bailèn – C. del Bruc] [back : C. de Llúria – C. del Torrent de l'Olla] – R. de Sant Pere - Pl. de Catalunya - La Rambla - Drassanes |
| 31 | Travessera - C. Bailèn - [C. del Bruc - Gran Via] [back: C. d’Aribau – C. del Consell de Cent - C. de Llúria] - Pl. de la Universitat – Sant Antoni |
| 34 | Pl. de Catalunya - R. de Sant Pere - Arc de Triomf – Est. de França - Pla del Palau - Barceloneta |
| 37 | Pl. de Catalunya - R. de Sant Pere - C. de Llúria [back : C. del Bruc] – C. de Rosselló – C. del Dos de Maig – C. de la Indústria |
| 38 | Gràcia (Pl. Rovira) – [C. Torrent de les Flors – C. Bailèn – C. del Bruc] [back : C. de Llúria – C. del Torrent de l'Olla] – C. Fontanella - Av. Àngel |
| 39 | Gràcia (Pl. Rovira) – [C. Torrent de les Flors – C. Bailèn – C. del Bruc] [back : C. de Llúria – C. del Torrent de l'Olla] – Gran Via - Tetuan – Arc de Triomf – Est. de França - Pla del Palau |
| 46 | Rambla de Catalunya - Gran Via - [C. d’Aribau - C. del Consell de Cent – C. Mallorca] [back : C. València - Tetuan – Gran Via] – C. del Dos de Maig – C. de la Indústria – Maragall - Horta |
| 50 | Plaça de Sants - Pl. de Espanya - Gran Via - Pl. de la Universitat - Pl. de Catalunya – Pg. de Gràcia – Lesseps |
| 52 | La Bordeta - Pl. de Espanya – Av. del Paraŀlel – Paraŀlel – Drassanes - Pla del Palau – Poblenou |
| 54 | Pl. del Centre – C. de Berlin – C. de Corsega - C. Muntaner – Pl. de la Universitat - Pl. de Catalunya |
| 55 | Plaça de Sants - Pl. de Espanya – Av. del Paraŀlel – Paraŀlel – Drassanes - Pla del Palau – Barceloneta |
| 56 | Collblanc – Carrer de Sants – Plaça de Sants - Pl. de Espanya – Gran Via – Tetuan - Marina |
| 57 | Collblanc – Carrer de Sants – Plaça de Sants - Pl. de Espanya – Av. del Paraŀlel – Paraŀlel – Drassanes - Pla del Palau |
| 58 | Parc - Arc de Triomf - R. de Sant Pere - Pl. de Catalunya - Pg. de Gràcia - Lesseps - Av. de la Rep. Argentina – Pl. de la Bonanova |
| 59 | Pl. de Francesc Macià – Av. Diagonal – C. Muntaner - Pl. de la Universitat – Pl. de Catalunya – La Rambla – Drassanes - Pla del Palau - Barceloneta |
| 60 | C. de Rogent - [C. València - Tetuan - Gran Via] [back: C. d’Aribau – C. del Consell de Cent - C.Mallorca] - Pl. de la Universitat – Sant Antoni – Paraŀlel |
| 61 | Pl. de Catalunya - Pl. de la Universitat - Gran Via - Pl. de Espanya - Av. del Paraŀlel - Parc de Montjuïc |
| 62 | C. de Rogent - [C. València - Tetuan - Gran Via] [back: C. d’Aribau – C. del Consell de Cent - C.Mallorca] - Pl. de Catalunya |
| 63 | C. de Rogent - C. València [back: C. Mallorca] - Tetuan - Gran Via – Pl. de Espanya - Plaça de Sants |
| 64 | Barceloneta - Pla del Palau – Drassanes – La Rambla - Pl. de Catalunya - Pl. de la Universitat - C. de Muntaner - Av. Diagonal – Pl. de la Bonanova – Pl. Sarrià |
URBAN TRAM ROUTES (METRE GAUGE)
| 12 | Pl. Sarrià - Pl. de Borràs |
| 14 | Rambla de Catalunya - Av. Diagonal - Av. de Sarrià - Pg. de Sant Joan Bosco - Pl. Sarrià |
| 15 | Rambla de Catalunya - Av. Diagonal - Les Corts |
| 16 | Est. del Nord - Urquinaona - R. de Sant Pere - Pl. de Catalunya - Pl. de la Universitat - C. d’Aribau - Sant Gervasi - P.F.Soler |
| 17 | Rambla de Catalunya - Av. Diagonal - Sant Gervasi - P.F.Soler |
| 41 | Urquinaona – C. de Pujades - Poblenou |
| 42 | Urquinaona – C. de Pujades - C. de Pere IV – Sant Martí (Besòs) |
| 44 | Badalona - Mongat |
| 47 | Pl. de Francesc Macià - Av. Diagonal – C. d’Aribau – Pl. de la Universitat - Pl. de Catalunya - R. de Sant Pere - Urquinaona – C. de Pujades - Poblenou |
| 48 | Paraŀlel – C. de Vila i Vilà - Ronda Litoral - Can Tunis |
| 66 | Pg. de Sant Joan Bosco – Av. de Sarrià - Av. Diagonal – C. d’Aribau – Pl. de la Universitat - Pl. de Catalunya - R. de Sant Pere - Urquinaona - Est. de França - Pla de Palau |
| 70 | Urquinaona – C. de Pujades - C. de Pere IV – Sant Martí – Sant Adrià - Badalona |
TOURIST TRAMWAY ("BLUE TRAMWAY")
Operator: Sociedad Anónima El Tibidabo
| Av. de Tibidabo - Funicular del Tibidabo |
METRO
Operator: Ferrocarril Metropolità de Barcelona S.A. (FMB).
| MT | Metro Transversal | Sta. Eulàlia - Pl. - Pl. de Espanya - Pl. de Catalunya - Arc de Triomf - Marina |
Operator: Gran Metropolità de Barcelona (GMB.
| GM | Gran Metro | Lesseps - Diagonal - Pl. de Catalunya - Correos |
Operator: Ferrocarriles de Cataluña
| Pl. de Catalunya - Provença - Sant Gervasi - La Bonanova - Sarrià |
FUNICULARS
| Paraŀlel - Montjuïc | |
| Pl. Dr. Andreu - Tibidabo | |
| Peu del Funicular - Vallvidrera |
CHARACTERISTICS OF THE SYSTEM
NETWORK LENGTH
- Tramways: ? km.
- Metro (Municipal): ? km.
- Metro (Ferrocarriles de Cataluña): 4.6 km.
- Blue tramway: 1.1 km.
- Montjuïc funicular: 758 m.
- Tibidabo funicular: 1.1 km.
- Vallvidrera funicular: 737 m.
HISTORY
- Urban tramways (First cycle): (horse-drawn) 27 June 1872 - 1905?; (electric): 26 Jan. 1899 - 18 Mar. 1971.
- Urban tramways (Second cycle): (electric) 3 Apr. 2004 - today.
- Blue Tramway: (electric) 29 Oct. 1901 - today.
- Urban metro lines: 30 Dec. 1924 - today.
- FGC metro lines: (steam) 1863; (electric) 1906 - today.
- Montjuïc funicular: 24 Oct. 1928 - today.
- Tibidabo funicular: 29 Oct. 1901 - today.
- Vallvidrera funicular: 1906 - today.
GAUGE
- Urban tramways (First cycle): 1435/1000 mm.
- Urban tramways (Second cycle): 1435 mm.
- Blue Tramway: 1435 mm.
- Metro (L1): 1674 mm.
- Other metro lines: 1435 mm.
- Montjuïc funicular: 1200 mm.
- Tibidabo & Vallvidrera funiculars: 1000 mm.
SOURCES
- Cabrera, E. "Unifying Barcelona's tramways", Tramways & Urban Transit, July 2021 (84: 1003), p.268-271.
- Gonzàlez Masip, A. Els tramvies de Barcelona – Història i explotació [Barcelona tramways – History and operations] (2 vols.) Barcelona: Rafael Dalmau, 1998.
- "Systems Factfile: No.16 - Barcelona, Spain", Tramways & Urban Transit, Jan. 2009 (72: 853), p.21-23.
- Young, J. Barcelona transport maps (sheet maps). Exeter: Quail Map Co., 1985.
- Wansbeek, C.J. "Barcelona: Teething troubles ironed out", Tramways & Urban Transit, July 2004 (67: 799), p.253-257.
- Wansbeek, C.J. "Barcelona: Brand new impetus for the metro", Tramways & Urban Transit, Sept. 2004 (67: 801), p.331-333.
- Zurita, F. "The tramways of Barcelona", Modern Tramway, Apr. 1963 (26: 304), p.122-131.
- Zurita, F. "The urban railways of Barcelona", Modern Tramway, Aug. 1963 (26: 308), p.269-290.
