BARCELONA

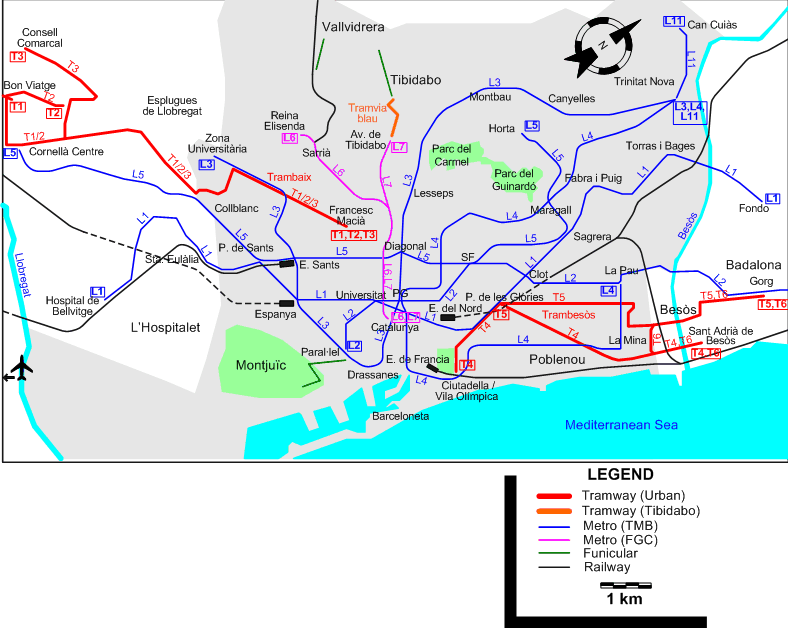

ABBREVIATIONS ON THE MAP

PG	Passeig de Gràcia
SF	Sagrada Família

---

ROUTES

---

Operator: Transports Metropolitans de Barcelona (TMB)

URBAN TRAM ROUTES, IN 2 SEPARATE NETWORKS:

TRAMBAIX

T1	Francesc Macià - Cornellà Centre - Bon Viatge
T2	Francesc Macià - Cornellà Centre - Bon Viatge - San Martí de l'Erm
T3	Francesc Macià – San Martí de l'Erm - Consell Comarcal

TRAMBESÒS

T4	Ciutadella / Vila Olímpica – P. de les Glòries - Estació de Sant Adrià
T5	P. de les Glòries - Besòs - Badalona / Gorg
T6	Estació de Sant Adrià - La Mina - Besòs - Badalona / Gorg

TOURIST TRAMWAY ("BLUE TRAMWAY")

Tranvía azul

P. Kennedy - Av. de Tibidabo - Funicular del Tibidabo

---

METRO

Operator: Transports Metropolitans de Barcelona (TMB)

L1	Hospital de Bellvitge - Sta. Eulàlia - P. de Sants - P. de Espanya - Universitat - P. de Catalunya - P. de les Glòries - Clot - Sagrera - Fabra i Puig - Torras i Bages - Fondo
L2	Paraŀlel - Universitat - Passeig de Gràcia - Sagrada Família - Clot - La Pau - Gorg - Badalona (Pep Ventura)
L3	Zona Universitària - E. Sants - P. de Espanya - Paraŀlel - Drassanes - P. de Catalunya - Passeig de Gràcia - Diagonal - P. de Lesseps - Montbau - Canyelles - Trinitat Nova
L4	Trinitat Nova - Maragall - Passeig de Gràcia - Ciutadella / Vila Olímpica - Poblenou - La Pau
L5	Cornellà Centre - Collblanc - P. de Sants - E. Sants - Diagonal - Sagrada Fam¡lia - Sagrera - Maragall - Horta
L11	Trinitat Nova - Can Cuiàs

Operator: Ferrocarriles de la Generalitat de Cataluña (FGC)

NB: The line numbered L8 (Plaça Espanya - Molí Nou-Ciutat Cooperativa), named as such since 2003, is in reality part of a suburban mainline railway line, and is not considered here as part of the Barcelona metro system.

L6	P. de Catalunya - Sarrià - Reina Elisenda
L7	P. de Catalunya - Av. de Tibidabo

---

FUNICULARS

Operator: Transports Metropolitans de Barcelona (TMB)

Paraŀlel - Montjuïc

Operator: Ferrocarriles de la Generalitat de Cataluña (FGC)

	Pl. Dr. Andreu - Tibidabo
	Peu del Funicular - Vallvidrera

---

CHARACTERISTICS OF THE SYSTEM

NETWORK LENGTH

• Tramways: 30 km.
• Metro (Municipal): 88 km.
• Metro (Ferrocarriles de Cataluña): 7 km.
• Blue tramway: 1.1 km.
• Montjuïc funicular: 758 m.
• Tibidabo funicular: ? m.
• Vallvidrera funicular: 736 m.



HISTORY

• Urban tramways (First cycle): (horse-drawn) 27 June 1872 - 1905?; (electric): 26 Jan. 1899 - 18 Mar. 1971.
• Urban tramways (Second cycle): (electric) 3 Apr. 2004 - today.
• Blue Tramway: (electric) 29 Oct. 1901 - today.
• Urban metro lines: 30 Dec. 1924 - today.
• FGC metro lines: (steam) 1863; (electric) 1906 - today.
• Montjuïc funicular: 24 Oct. 1928 - today.
• Tibidabo funicular: 1901 - today.
• Vallvidrera funicular: 1906 - today.

GAUGE

• Urban tramways (First cycle): 1435/1000 mm.
• Urban tramways (Second cycle): 1435 mm.
• Blue Tramway: 1435 mm.
• Metro (L1): 1674 mm.
• Other metro lines: 1435 mm.
• Montjuïc funicular: 1200 mm.
• Tibidabo & Vallvidrera funiculars: 1000 mm.

---

SOURCES

PRINT

• Gonzàlez Masip, A. Els tramvies de Barcelona – Història i explotació [Barcelona tramways – History and operations] (2 vols.) Barcelona: Rafael Dalmau, 1998.
• "Systems Factfile: No.16 - Barcelona, Spain", Tramways & Urban Transit, Jan. 2009 (72:853), p.21-23.
• Young, J. Barcelona transport maps (sheet maps). Exeter: Quail Map Co., 1985.
• Wansbeek, C.J. "Barcelona: Teething troubles ironed out", Tramways & Ubran Transit, July 2004 (67:799), p.253-257.
• Wansbeek, C.J. "Barcelona: Brand new impetus for the metro", Tramways & Ubran Transit, Sept. 2004 (67:801), p.331-333.
• Zurita, F. "The tramways of Barcelona", Modern Tramway, Apr. 1963 (26:304), p.122-131.
• Zurita, F. "The urban railways of Barcelona", Modern Tramway, Aug. 1963 (26:308), p.269-290.

WIKIS

• Ferrocarrils de la Generalitat de Catalunya / Ferrocarriles de la Generalidad de Cataluña (FGC)
• Funicular de Montjuïc
• Funicular de Vallvidrera
• Funicular del Tibidabo
• Metro de Barcelona
• Tram
• Tramvia Blau
• Transports Metropolitans de Barcelona / Transportes Metropolitanos de Barcelona (TMB)

WEB SITES

• Autoritat del Transport Metropolità (ATM)
• Los autobuses de Barcelona (Despite its title, this site has a thorough coverage of the history of rail-based transportation in Barcelona as well).
• Barcelona (on UrbanRail.Net)
• Ferrocarrils de la Generalitat de Catalunya / Ferrocarriles de la Generalidad de Cataluña (FGC)
• El Tram (Official web site of the TMB devoted to trams)
• TRAMvia.org
• Transports Metropolitans de Barcelona / Transportes Metropolitanos de Barcelona (TMB)
• wefer.com (Site devoted to the history of rail-based transportation in Catalonia)

---

PHOTOGRAPHS

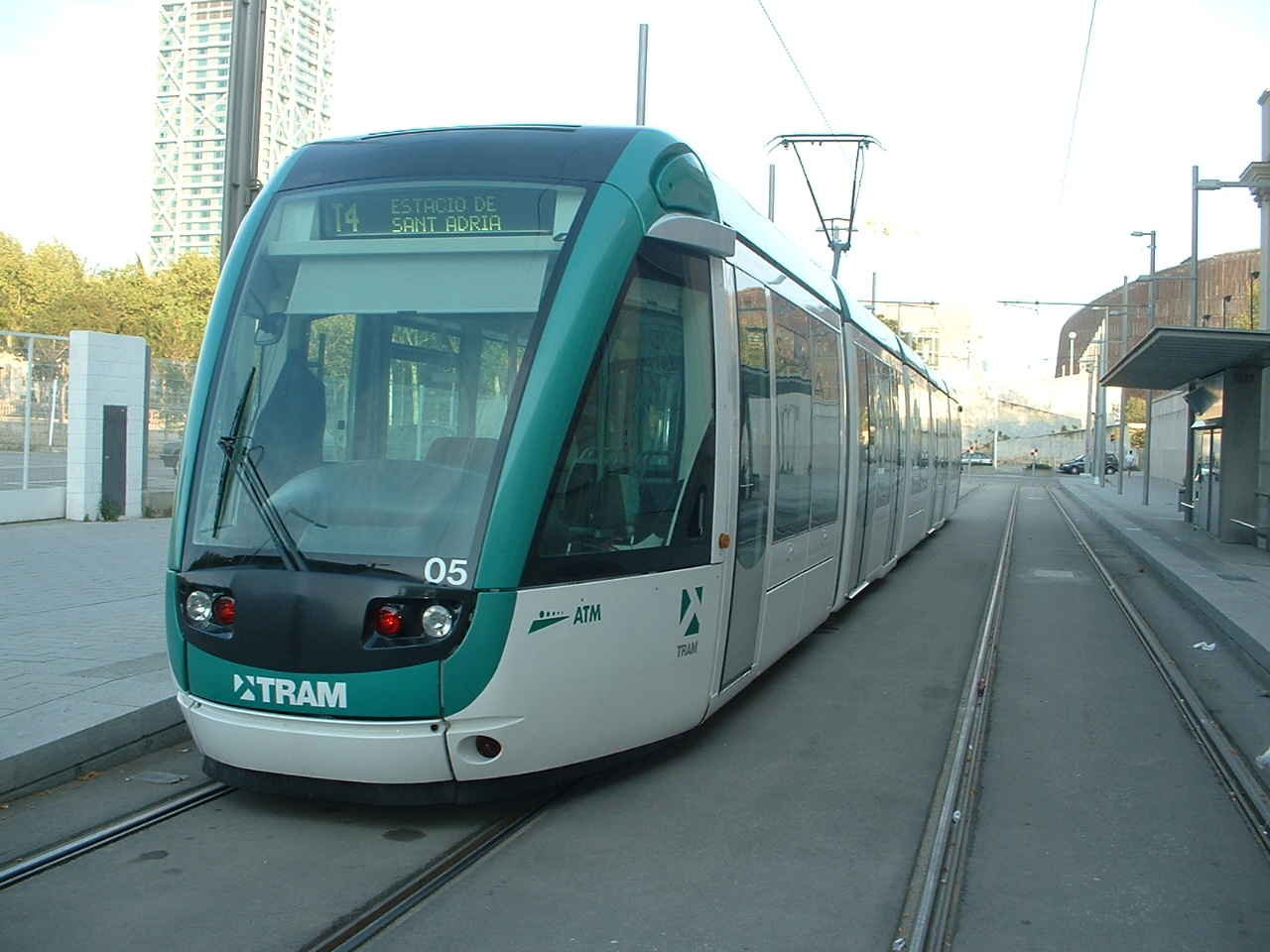

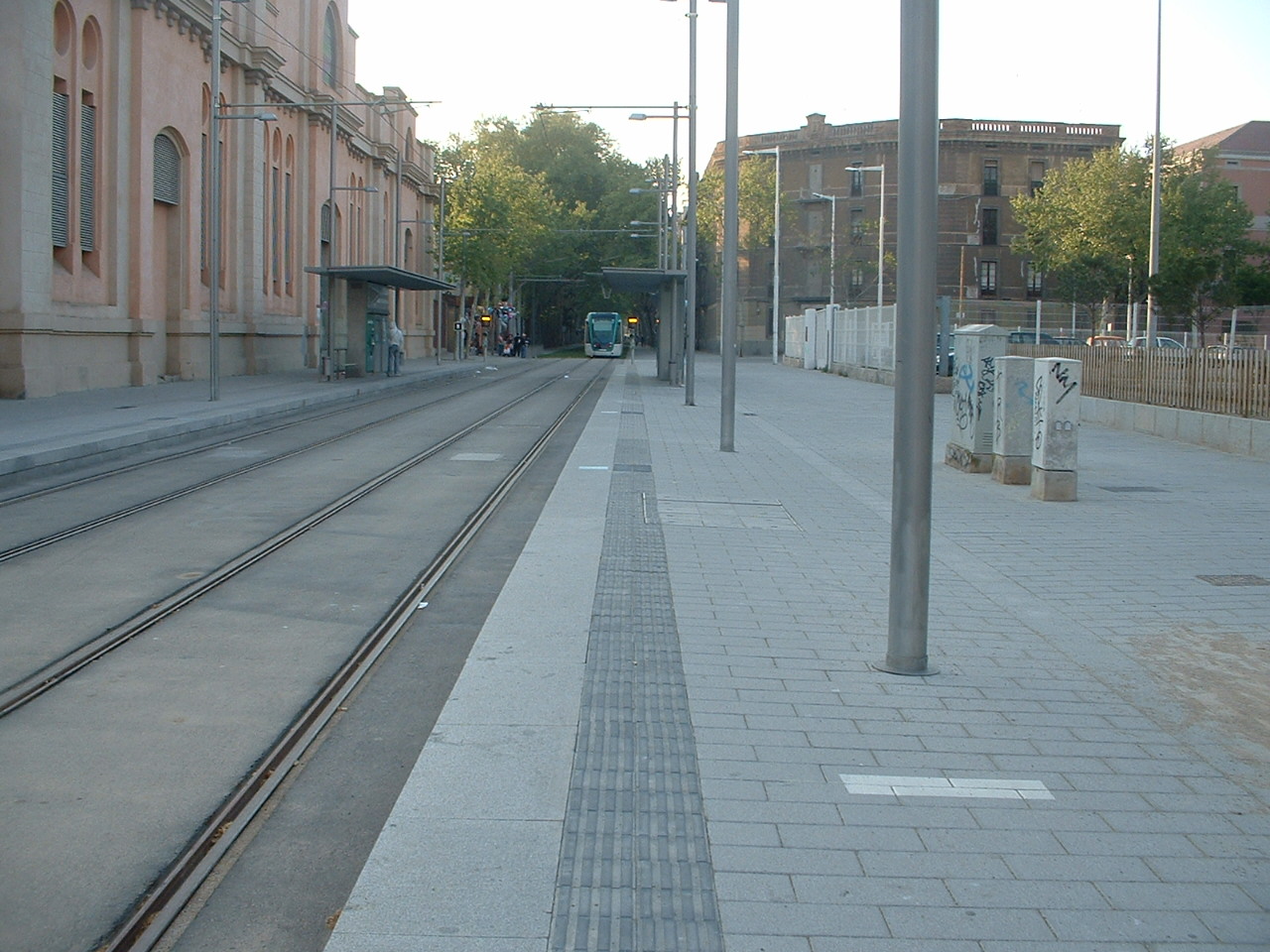

Trambesòs (line T4) tram at the Ciutadella terminus, April 2006.	Trambesòs (line T4) tram from a distance, on C. Wellington, having just left the Ciutadella terminus, April 2006.

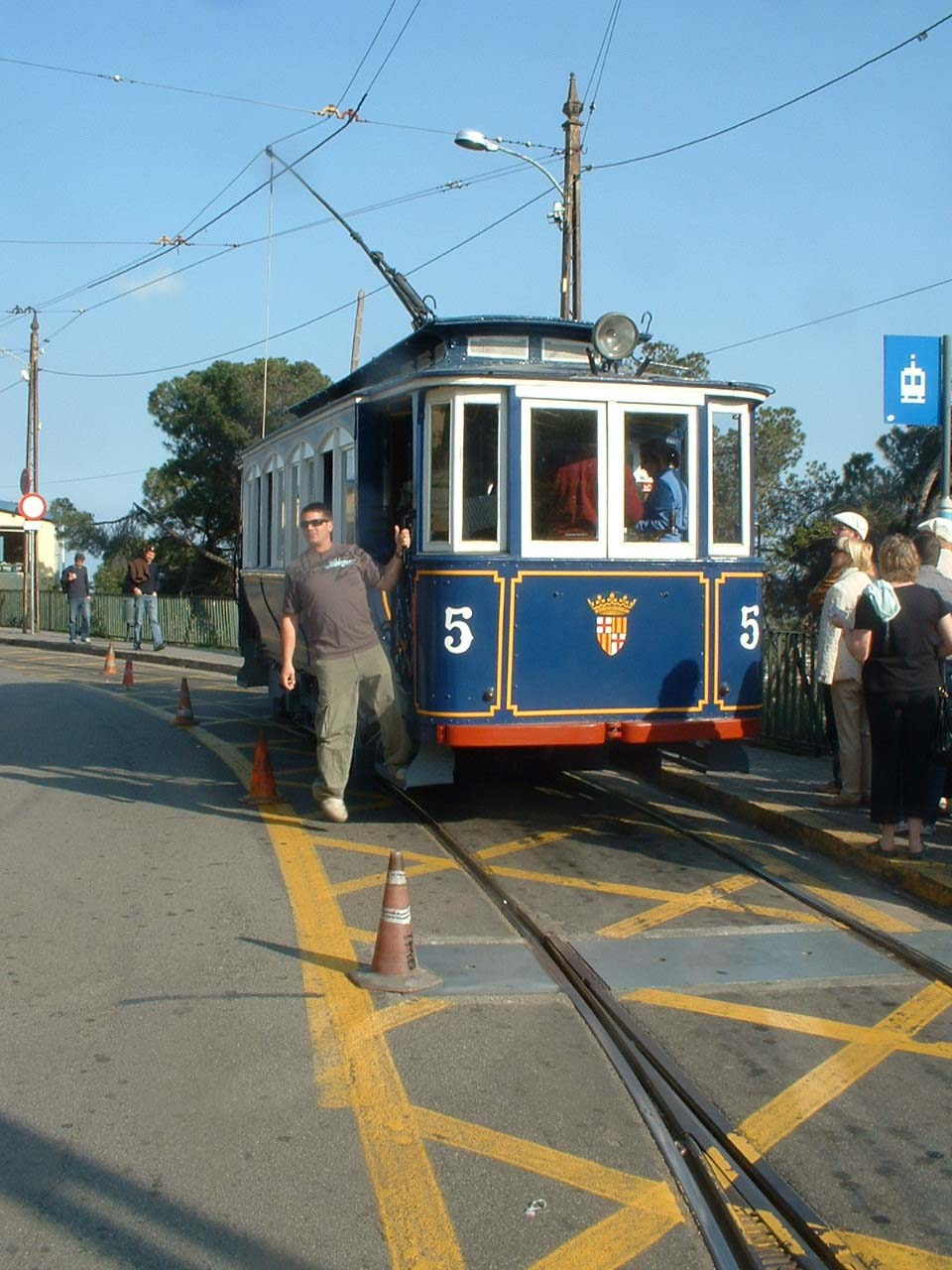

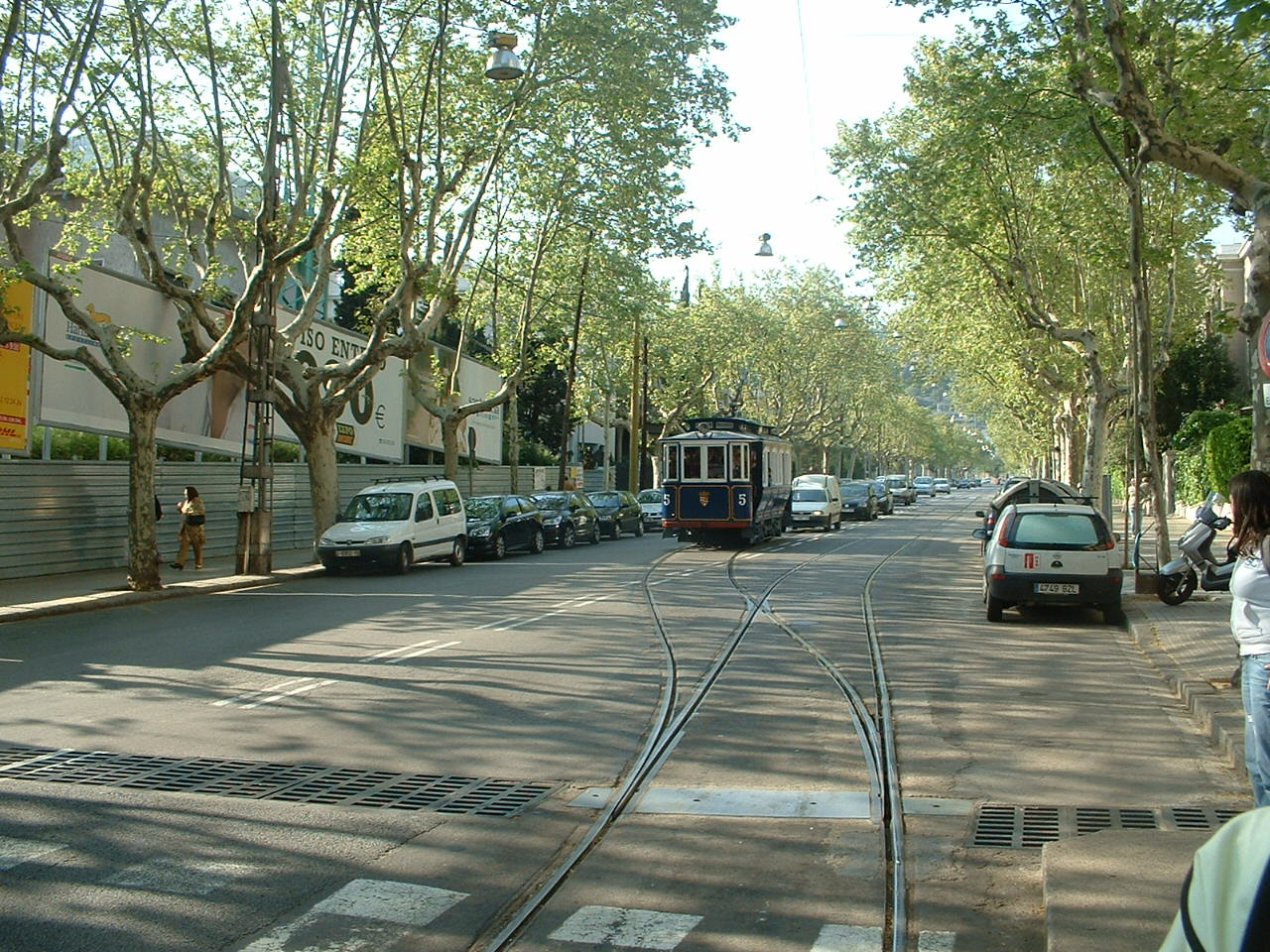

The Tibidabo Blue Tram approaching its downhill terminus on Av. del Tibidabo, April 2006.	The Tibidabo Blue Tram at its mountain terminus near the Tibidabo Funicular, April 2006.

---
